双效蒸发器

1287416521 · 发表于 2020-4-29 06:00:10

您需要登录才可以下载或查看，没有帐号？立即注册

x

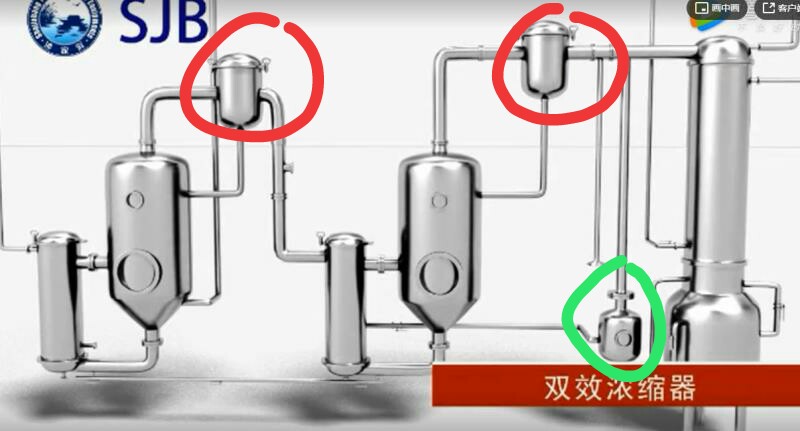

图中双效蒸发器，两个化红圈的气液分离器作用是什么？后面有冷却水蒸气的装置，不理解这两个气液分离作用?不多余嘛？还有化绿圈的那个装置是什么?作用是什么

一世英名 · 发表于 2020-4-29 07:54:58

你都说了是气液分离器，当然是气液分离的作用

1287416521 · 发表于 2020-4-29 08:02:31

一世英名发表于 2020-04-29 07:54
你都说了是气液分离器，当然是气液分离的作用

我得意思是后面已经有冷凝器了，可以收集冷凝水，那么加这个气液分离器作用是什么？

胜利者 · 发表于 2020-4-29 08:17:33

蒸汽中含有部分未蒸发的液体，这些液体含有溶质，通过气液分离器把液体分离出来回到蒸发器

飞凌大圣 · 发表于 2020-4-29 08:22:18

蒸汽带水了会导致温度降低，气液分离之后会更好为二效加热，主要是节能降耗！

山顶洞人 · 发表于 2020-4-29 08:36:34

胜利者发表于 2020-4-29 08:17
蒸汽中含有部分未蒸发的液体，这些液体含有溶质，通过气液分离器把液体分离出来回到蒸发器

或者爆沸的时候，防止药液损失过多。
至于绿色的，是冷凝水收集吧，主要收集二效加热罐的冷凝水，虽然大多数还是蒸汽会上行去大的冷凝水收集器。

东北以东 · 发表于 2020-4-29 08:41:59

这个就是气液分离，拿第一效举例，蒸发料液气体中的液体从气液分离器的下面再回到储罐，而气体继续向前走，进入下一效，二次蒸发，冷凝器是二效蒸发后进行冷凝，就是我们需要的药业了

an27711 · 发表于 2020-4-29 08:46:08

气液分离，化工原理的术语叫防止返混，说白了，就是气体带水，给他除一下

龙游天下 · 发表于 2020-4-29 08:59:41

最主要的还是避免有些物料发泡或跑料，经过汽水分离器再回到蒸发器，保证收率！

AZER · 发表于 2020-4-29 09:19:59

山顶洞人发表于 2020-4-29 08:36
或者爆沸的时候，防止药液损失过多。
至于绿色的，是冷凝水收集吧，主要收集二效加热罐的冷凝水，虽然大 ...

学习了

哈尔滨-HR · 发表于 2020-4-29 10:05:36

双效节能，但是觉得效果一般，我们对单效进行了改造，增加了一个外循环蒸发器，即双外循环蒸发器，效率非常好。

哈尔滨-HR · 发表于 2020-5-6 13:57:36

13199668878 发表于 2020-4-29 10:05
双效节能，但是觉得效果一般，我们对单效进行了改造，增加了一个外循环蒸发器，即双外循环蒸发器，效率非常 ...

说明可行性还行。

zhy_1984 · 发表于 2021-5-8 15:36:33

都是汽液分离么！上面的是爆沸起沫后分离出的药液回流到罐内，下面的是前一效蒸发冷凝后的汽液分离！

小金库 · 发表于 2023-3-16 19:05:15

谢谢分享。
